研究背景

Research background

近几年，高可靠电子行业加速"基板升级"。功率电子、航天、通信、等场景推动陶瓷PCB需求爆发，而传统人工检测效率低、误判高、数据无法追溯，产线长期卡在"能用但不好用"的瓶颈。

常州同惠电子依托三十余年技术积淀，推出TH300陶瓷PCB绝缘测试系统，以高精度硬件+智能软件融合，提供从数据采集到质量判定的全流程闭环方案，助力产线实现质检数字化与智能化升级。

为什么陶瓷PCB产线，开始"拼命换检测"？

技术从来不是孤立演进的，真正推动变革的永远是效率、良率与数据闭环。当人工检测的边际效益递减，"全自动、智能化、全追溯"就从前沿概念变成了整个产业不得不选的生存本能。

陶瓷印刷电路板具有机械强度高、导热系数高、化学性能稳定、布线密度高、绝缘性能优异等突出优点，是高可靠性场景中不可替代的核心基板。

陶瓷印刷电路板是一种由陶瓷材料基座或基板制成的PCB，通常是无机电介质，而不是传统的玻璃纤维或环氧树脂基体。它是由陶瓷材料的薄绝缘层和金属部件制成的电子电路板，其结构如下：

越是不可替代，对检测的要求就越不能将就。

传统检测，三座大山压在产线上

陶瓷PCB的绝缘性能直接决定产品安全与使用寿命，但长期以来，检测环节一直被三大瓶颈卡住：

1、效率低下：逐点人工检测，产线节拍被严重拖慢，产能上不去；

2、精度难保：陶瓷基板绝缘强度高，传统仪器在高绝缘扫描测试时，精度难以保证；

3、数据追溯困难：检测结果靠纸笔记录，无法与MES系统打通，出了问题找不到根因。

三座大山压着，大量企业的陶瓷PCB产线始终难以攻克。

一站式解决陶瓷PCB绝缘检测难题

TH300陶瓷PCB绝缘测试系统是同惠电子针对陶瓷PCB特殊工艺推出的智能化质量控制解决方案，专为陶瓷PCB研发，以技术突破重新定义了行业的绝缘测试标准。

01

超高测试效率

传统设备的单次单任务模式已成为过去，TH300全新的并行架构使检测效率不再受制于单一流程。从8个面板的同时处理到64个点位的毫秒级响应，我们彻底重构了测试环节的速度与精度，帮助产线突破产能天花板。

02

卓越检测性能

TH300以行业领先的硬件指标重新定义陶瓷PCB绝缘检测标准。宽幅测试电压：0~1000V、超宽电阻量程：0~10TΩ、精度达±(0.135%+1Ω)，无论是宽电压的适应性、海量程的兼容性，还是高精度的稳定性，都让微小的绝缘缺陷无所遁形，确保交付产品的每一处细节都符合高质量规范。

03

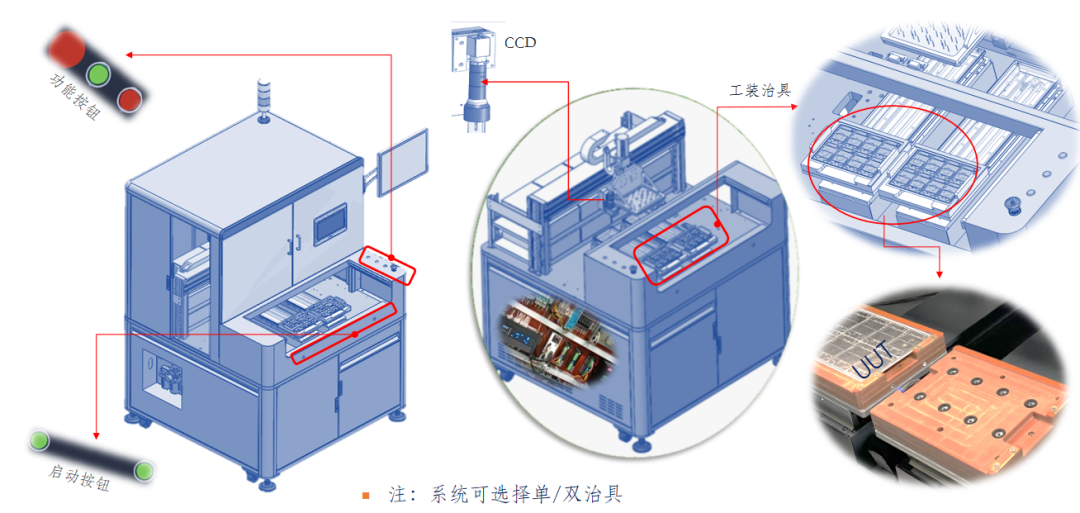

全自动化测试流程

1、一键启动：系统自动完成从定位到判级的全流程作业，无需人工值守干预。只需一次指令下达，设备即可独立自主完成复杂检测工序，彻底解放操作人员双手，让重复枯燥的劳动转化为智能高效的自动化执行；

2、CCD智能纠偏：搭载高精度工业级CCD相机，通过视觉算法自动识别Panel物理位置。系统实时计算偏差并进行微米级动态补偿，告别传统繁琐的人工手动调整，确保每一次检测对位都精准无误，大幅提升生产节拍与良率；

3、Guard技术：引入先进的Guard有源防护技术，有效抑制被测Panel之间的漏电干扰与环境杂波。通过主动屏蔽非测试区域的信号串扰，从硬件底层保障测量结果的纯净度，确保最终显示的测量值即为产品真实的物理性能指标；

4、独立高阻表：摒弃传统共享式测量方案，为每个测试通道独立配置高性能专业高阻表。各通道数据采集并行且物理隔离，测试过程互不干扰，彻底消除通道间串扰误差。实现多工位同步检测下的零误差输出，为质量判定提供最可靠的数据支撑。

在产能提升与良率管控的双重目标下，TH300陶瓷PCB绝缘测试系统可作为智能制造产线的可靠检测环节，以高精度测量能力为品质一致性提供稳定支撑。
